立磨外循环系统节能降耗升级技术改造

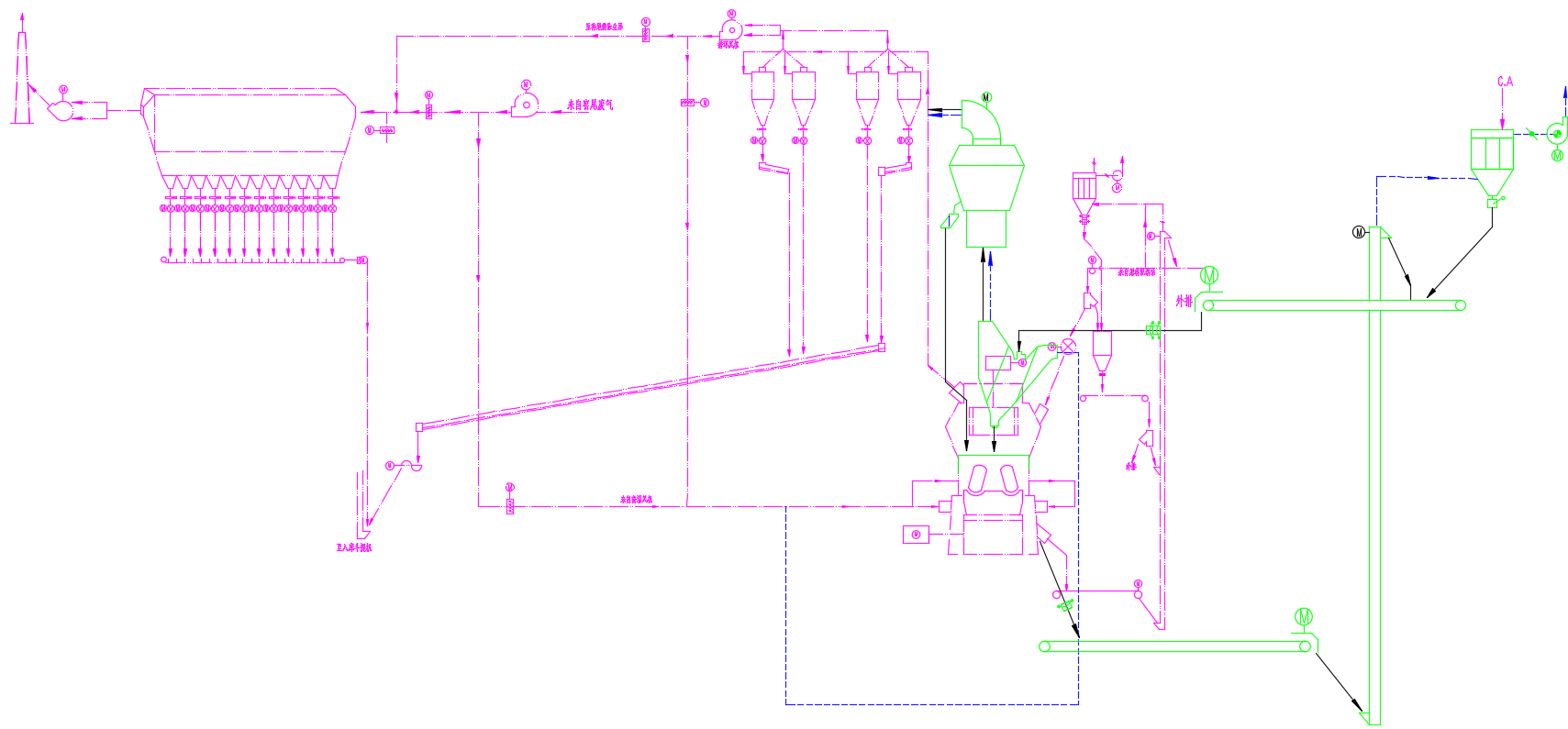

     立磨外循环系统是将立磨的研磨区和分选区分开布置，物料不再通过气力直接输送到选粉机进行分选，而是将磨机研磨后的物料全部输送到外排提升机，然后进入V型静态选粉机，V选初步分选后的细粉再进入外置动态选粉机进行分选，粗颗粒则返回到立磨粉磨。动态选粉机选出的粗粉也返回到立磨粉磨，成品细粉则进入收尘后入库。

     V型静态选粉机一方面可以通入热风完成原料的烘干，另一方面避免大颗粒物料进入动态选粉机，影响细颗粒分选，从而提高动态选粉机的分选效率。

采用该项技术后，生料电耗可降低3-5kWh/t。

（专利号：ZL 2019 2 1973193.3)
